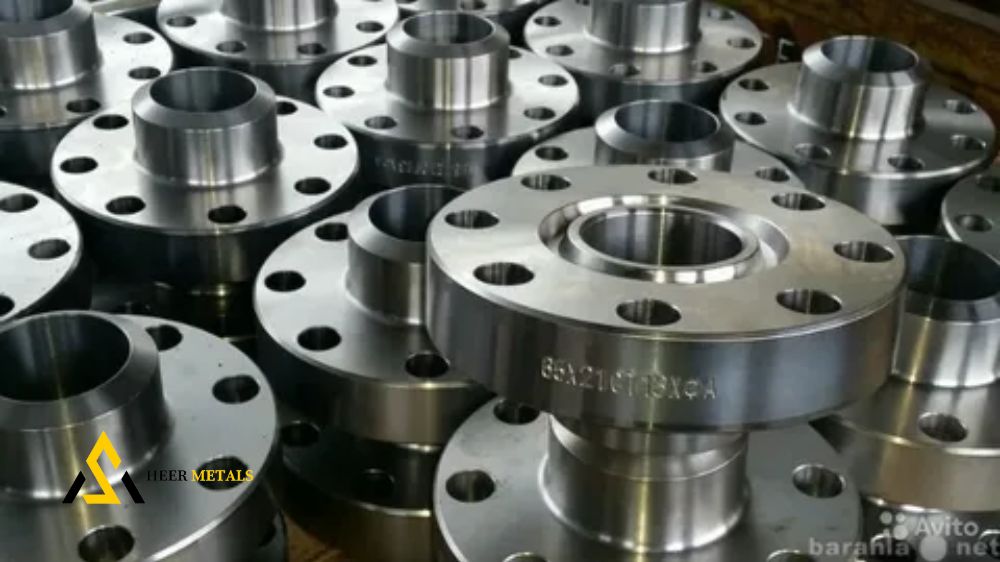

Si vous êtes dans l’industrie chimique ou pétrochimique, vous avez probablement entendu parler des brides Inconel 800H. Ce sont des pièces de tuyauterie essentielles pour résister à des environnements corrosifs, élevés en température et sous haute pression. Dans cet article, nous allons vous expliquer les caractéristiques des brides Inconel 800H, leur composition chimique, leurs propriétés physiques et mécaniques, les différents types, ainsi que leurs utilisations, leur processus d’usinage et les méthodes de soudage.
Brides Inconel 800H Composition :
DIN 1.4859 sont une variation du nickel-chrome-fer Inconel 800, conçues spécialement pour une utilisation à haute température et en présence de conditions corrosives. La composition chimique des brides Inconel 800H est la suivante : 39,5 % de nickel, 30 % de chrome, 0,01 % de carbone, et des niveaux élevés de manganèse, fer et de silicium.
| Élément | Contenu (%) |
|---|---|
| Fer, Fe | 44 |
| Nickel, Ni | 32 |
| Chrome, Cr | 21 |
| Manganèse, Mn | 1 |
| Aluminium, Al | 0,4 |
| Titane, Ti | 0,4 |
| Silicium, oui | 0,35 |
| Cuivre, Cu | 0,3 |
| Carbone, C | 0,08 |
| Phosphore, P | 0,02 |
| Soufre, S | 0,01 |
Brides Inconel 800H Propriétés physiques :
UNS N08810 ont une densité de 7,94 g/cm3 et une conductivité thermique de 14,9 W/m K. Elles sont formées par forgeage, laminage ou traçage et peuvent être une solution pour les environnements corrosifs. Ces produits sont disponibles avec des dimensions de 1/8 ”à 36” et un fil de 10 000 livres, et ils peuvent également être adaptés à des besoins spécifiques grâce au processus de forgeage à façon.
| Propriétés | Métrique | Impérial |
|---|---|---|
| Densité | 8,08 g/cm³ | 0,292 lb/po³ |
| Point de fusion | 1371°C | 2500°F |
Brides Inconel 800H Propriétés mécaniques :
DIN 1.4859 possèdent une résistance à la traction de 550 à 690 MPa, un module d’élasticité de 200 GPa et une dureté de 85 HRB. Le matériau est très résistant à la corrosion, même en présence de chlorures et de soufre. Ces propriétés mécaniques font des brides Inconel 800H une solution idéale pour les environnements sous haute pression et haute température.
| Propriétés | Métrique | Impérial |
|---|---|---|
| Résistance à la traction (typiquement recuit à 1149°C/2100°F) | 531MPa | 77 000 livres par pouce carré |
| Limite d’élasticité (typiquement recuit à 1149°C/2100°F, @strain 0,200%) | 200 MPa | 29 000 livres par pouce carré |
| Allongement à la rupture (typiquement recuit à 1149°C/2100°F, en 2″) | 52% | 52% |
| Dureté, Rockwell B (recuit typique) | 70 | 70 |
Brides Inconel 800H Utilisations :
UNS N08810 sont utilisées dans diverses applications industrielles, notamment les chaudières, les échangeurs de chaleur, les réacteurs chimiques, les tuyaux et tubes ainsi que les installations de traitement du pétrole et du gaz. Les brides Inconel 800H offrent de bonnes performances dans de nombreuses applications à haute température, ce qui en fait un choix populaire pour les environnements corrosifs et de haute pression.
Brides Inconel 800H Machinage :
Les brides Inconel 800H sont fabriquées par forgeage, laminage et traçage. Ces procédés permettent de créer des brides aux dimensions souhaitées. Cependant, au regard de la dureté élevée de ce matériau, le processus de fabrication par les méthodes usuelles peut s’avérer très difficile. Toutefois, une technique de fraisage à grande vitesse peut être utilisée pour usiner plus facilement les brides Inconel 800H.
Brides Inconel 800H Soudage :
Le soudage des brides Inconel 800H peut s’avérer délicat en raison de leur haute teneur en chrome et de la possibilité de fragilisation à chaud. Le procédé de soudage TIG (Tungsten Inert Gas) est recommandé pour souder les brides Inconel 800H. Ce procédé permet de limiter la formation d’inclusions et d’assurer une bonne qualité de soudure.
Brides Inconel 800H Types :
Les brides Inconel 800H sont disponibles en divers types, y compris les brides aveugles, les brides à emboîtement, les brides filetées, les brides à col de soudage et les brides à souder à douille. Chacun de ces types présente des caractéristiques spécifiques pour répondre aux différents besoins des applications.
