Si vous travaillez dans l’industrie chimique ou pétrochimique, vous avez probablement déjà entendu parler des matériaux à haute résistance comme le DIN 2.4600. Le Hastelloy B3 est un alliage nickel-molybdène-chrome conçu pour résister aux effets corrosifs d’une large gamme de produits chimiques. Mais saviez-vous que les tubes et raccords en Hastelloy B3 sont également utilisés dans l’instrumentation pour mesurer et contrôler les processus chimiques ? Dans ce blog, nous allons partager avec vous tout ce que vous devez savoir sur les raccords d’instrumentation / raccords de tube en Hastelloy B3, leur composition, leurs propriétés physiques et mécaniques, leurs types, leurs utilisations et leur traitement thermique.

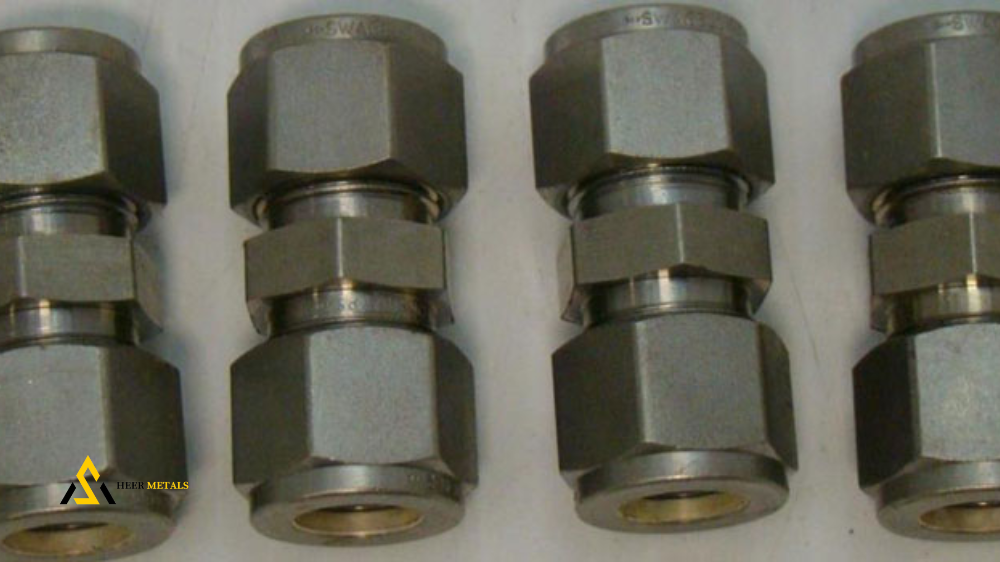

Raccords D’Instrumentation Hastelloy B3 / Raccords Pour Tubes Composition :
Les raccords d’instrumentation / raccords de tube en Hastelloy B3 sont constitués d’un alliage de nickel, de molybdène et de chrome. Cet alliage est une amélioration du Hastelloy B2, qui a connu des problèmes de corrosion intergranulaire en présence de certains acides. Le Hastelloy B3 a été développé pour résoudre ce problème en ajoutant du cobalt à l’alliage. Cette modification a amélioré la résistance du Hastelloy B3 à la corrosion intergranulaire.
| Grade | C | Mn | Et | Al | Fe | Dans | Cr | De | Mo | DANS |
| B3 | 0,01 maximum | 3,0 maximum | 10 maximum | 0,50 maximum | 1,5 | 65,0 minutes | 1,5 | 0,2 maximum | 28,5 | 3,0 maximum |
Raccords D’Instrumentation Hastelloy B3 / Raccords Pour Tubes Propriétés Physiques :
DIN 2.4600 a une densité de 9,22 g/cm3. Il possède une conductivité thermique de 10,6 W/(m·K) et une résistivité électrique de 131,5 Ω·μm. Le point de fusion du Hastelloy B3 est de 1370-1418°C.
Raccords D’Instrumentation Hastelloy B3 / Raccords Pour Tubes Propriétés Mécaniques :
Les propriétés mécaniques du UNS N10675 dépendent de la température à laquelle il est utilisé. À température ambiante, le composite a une résistance à la traction minimale de 690 MPa et une limite d’élasticité minimale de 283 MPa. À des températures plus élevées, la résistance à la traction et la limite d’élasticité diminuent.
| Élément | Densité | Point de fusion | Résistance à la traction | Limite d’élasticité (0,2 % de décalage) | Élongation |
| Hastelloy B3 | 9,2 g/cm3 | 1 370 °C (2 550 °F) | Psi – 1,15 000, MPa –760/envergure> | Psi – 52 000, MPa – 350 | 40 % |
Raccords D’Instrumentation Hastelloy B3 / Raccords Pour Tubes Equivalent :
| STANDARD | NUMÉRO D’ARTICLE. | NOUS |
| Hastelloy B3 | 2,4600 | N10675 |
Raccords D’Instrumentation Hastelloy B3 / Raccords Pour Tubes Utilisations :
Les raccords d’instrumentation / raccords de tube en DIN 2.4600 sont couramment utilisés dans l’industrie chimique et pétrochimique pour mesurer et contrôler les processus chimiques. Ils sont également utilisés pour raccorder des instruments tels que des transmetteurs de pression, des manomètres, des capteurs de température, etc. Les raccords d’instrumentation / raccords de tube en Hastelloy B3 sont également populaires dans d’autres industrie telles que l’industrie pharmaceutique, l’industrie alimentaire et les applications marines.
Raccords D’Instrumentation Hastelloy B3 / Raccords Pour Tubes Traitement Thermique :
UNS N10675 peut être durci par recuit à une température de 1038-1149°C. Le traitement thermique permet de maximiser la résistance à la corrosion du Hastelloy B3.
Raccords D’Instrumentation Hastelloy B3 / Raccords Pour Tubes Résistance à la Corrosion :
La résistance à la corrosion est la propriété la plus importante du DIN 2.4600. Il est résistant aux produits chimiques tels que l’acide sulfurique, l’acide nitrique, l’acide chlorhydrique, l’acide phosphorique, l’eau de mer et les solutions salines. Le Hastelloy B3 est également résistant à la corrosion intergranulaire.
Raccords D’Instrumentation Hastelloy B3 / Raccords Pour Tubes Les Types :
Les raccords d’instrumentation / raccords de tube en UNS N10675 sont disponibles dans une variété de types, y compris les raccords coudés, les raccords droits, les raccords en T, les raccords en Y, etc. Ils sont généralement disponibles en tailles allant de 1/16″ à 2″.
