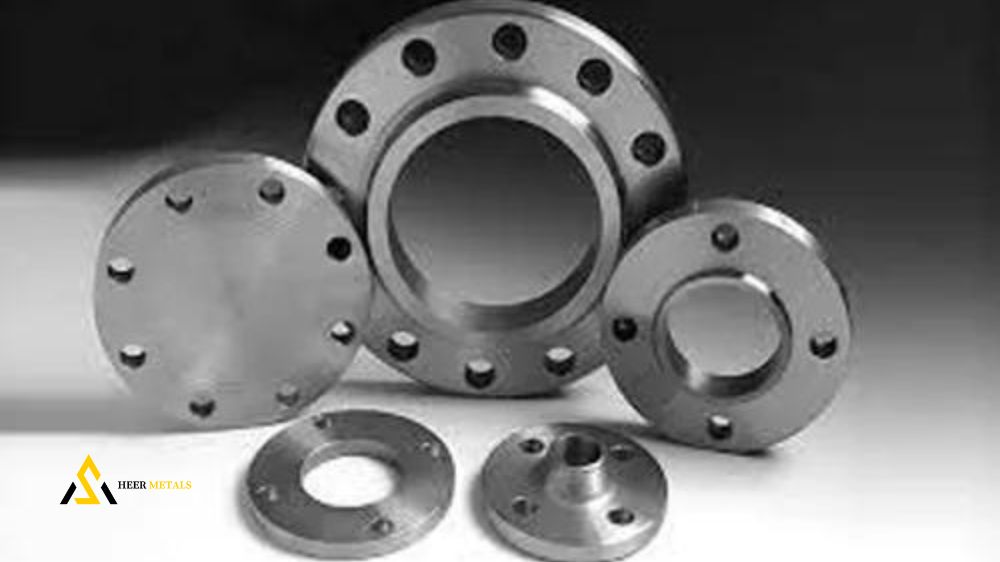

Les brides Hastelloy X sont connues pour leurs propriétés impressionnantes dans des applications à haute température et haute pression. Ces brides sont fabriquées à partir de l’alliage Hastelloy X, qui présente une résistance exceptionnelle à la corrosion et à l’oxydation. En outre, elles est également connue pour sa résistance à la fissuration de corrosion sous tension dans des environnements oxydants ou réducteurs. Dans cet article, nous allons examiner les différents aspects des brides Hastelloy X, y compris leur composition chimique, leurs propriétés physiques et mécaniques, les types de brides disponibles, les utilisations courantes, ainsi que les techniques de fabrication telles que l’usinage et le soudage.
Brides Hastelloy X Composition Chimique :
2.4617 composées de nickel, de chrome et de fer. Cette composition est complétée par d’autres éléments tels que le molybdène et le cobalt. La présence de ces éléments confère à l’alliage une résistance supérieure à la corrosion, à l’oxydation et à la corrosion sous tension. La composition chimique exacte de l’alliage Hastelloy X est la suivante : 47,5 % de nickel, 22 % de chrome, de 18,5 % de fer, 9 % de molybdène, et 1,5 % de cobalt, avec des traces de carbone, de silicium et de tungstène.
| Élément | Contenu (%) |
|---|---|
| Cr, Chrome | 20.5-23 |
| Fe, fer | 17-20 |
| Mo, Molybdène | 8-10 |
| Mn, manganèse | 1 maximum |
| Oui, le silicium | 1 maximum |
| Ti, Titane | 0,15 maximum |
| Co, Cobalt | 0,5-2,5 |
| Al, Aluminium | 0,5 maximum |
| Avec, Cuivre | 0,5 maximum |
| C, Carbone | 0,05-0,15 |
| P, Phosphore | 0,04 maximum |
| S, soufre | 0,03 maximum |
| W, tungstène | 0,2-1 |
| B, bore | 0,008 maximum |
| Non, Nickel | Reste |
Brides Hastelloy X Propriétés Physiques Et Mécaniques :
2.4617 des propriétés physiques et mécaniques remarquables. Elles ont une densité de 8,22 g/cm³ et sont capables de résister à des températures élevées allant jusqu’à 1200°C. Elles ont également une résistance à la traction élevée, avec une résistance minimale de 690 MPa. En matière de dureté, Hastelloy X a une dureté de Rockwell C de 18.
| Propriétés | Métrique | Impérial |
|---|---|---|
| Densité | 8,220 g/cm³ | 0,297 lb/po³ |
| Point de fusion | 1316°C | 2400°F |
| Propriétés | Métrique | Impérial |
|---|---|---|
| Résistance à la traction | 755 MPa | 109,5 Ksi |
| Limite d’élasticité | 385 MPa | 55,9 Ksi |
| Module d’élasticité | 205 GPa | 29,8 livres par pouce carré |
| Réduction de la superficie | 22% | 22% |
| Dureté, Rockwell B (convertie à partir de la dureté Brinell) | 87 | 87 |
Brides Hastelloy X Types De Brides :
N06002 sur le marché, notamment les brides à souder, à collerette, à emboîtement, et à filetage. Les brides à souder sont les plus courantes, et elles sont utilisées pour joindre des tuyaux ou des vannes. Les brides à collerette sont utilisées pour les applications de haute pression, tandis que les brides à emboîtement sont généralement utilisées pour les applications à haute température. Les brides à filetage sont utilisées pour les applications de faible pression.
Brides Hastelloy X Utilisations Courantes :
N06002 dans les industries chimiques, nucléaires, pharmaceutiques, et alimentaires. Elles sont particulièrement utiles dans les environnements à haute température et haute pression, où la résistance à la corrosion et à l’oxydation est essentielle. Les brides Hastelloy X sont également utilisées dans les applications de production d’énergie, notamment dans la production d’électricité à partir de centrales thermiques et dans le traitement des carburants fossiles.
Brides Hastelloy X Techniques De Fabrication :
Il est important de connaître les techniques de fabrication des brides Hastelloy X, qui comprennent notamment l’usinage et le soudage. L’usinage de l’alliage Hastelloy X peut être difficile en raison de la présence d’éléments tels que le molybdène et le cobalt qui peuvent affecter la qualité de la surface usinée. En ce qui concerne le soudage, il est essentiel d’utiliser des méthodes de soudage appropriées pour éviter la fissuration de la zone affectée par la chaleur. Pour cela, il est recommandé d’utiliser des électrodes de soudage en alliage Hastelloy X de qualité supérieure.
