Les vannes en acier inoxydable sont utilisées dans diverses industries telles que la pétrochimie, la pharmaceutique, la production alimentaire et la fabrication de produits chimiques. L’un des types d’acier inoxydable les plus couramment utilisés dans la production de vannes est l’acier inoxydable 316. Dans cet article, nous discuterons de la composition, des propriétés physiques et mécaniques, des types, des utilisations, de l’usinage et de la résistance à la chaleur des vannes en acier inoxydable 316.
Composition De La Vanne En Acier Inoxydable 316
1.4408 chrome-nickel-molybdène, qui offre une excellente résistance à la corrosion. La présence de molybdène dans sa composition chimique lui confère une résistance supérieure aux milieux acides. La teneur en carbone de cet alliage est généralement inférieure à 0,08 %, ce qui permet une meilleure résistance à la corrosion intergranulaire après soudage.
| Grade | C | Mn | Et | P. | S | Cr | Mo | Dans | N | |
|---|---|---|---|---|---|---|---|---|---|---|
| 316 | Min. | – | – | – | 0 | – | 16,0 | 2h00 | 10,0 | – |
| Max. | 0,08 | 2.0 | 0,75 | 0,045 | 0,03 | 18,0 | 3h00 | 14,0 | 0,10 | |
| 316L | Min. | – | – | – | – | – | 16,0 | 2h00 | 10,0 | – |
| Max. | 0,03 | 2.0 | 0,75 | 0,045 | 0,03 | 18,0 | 3h00 | 14,0 | 0,10 | |
| 316H | Min. | 0,04 | 0,04 | 0 | – | – | 16,0 | 2h00 | 10,0 | – |
| maximum | 0,10 | 0,10 | 0,75 | 0,045 | 0,03 | 18,0 | 3h00 | 14,0 | – |
Valve Inox 316 Propriétés Physiques Et Mécaniques
1.4408 densité de 8,03 g/cm³ et un point de fusion de 1370°C. Ses propriétés mécaniques comprennent une limite d’élasticité de 240 MPa, une résistance à la traction de 550 MPa et un allongement de 60 %. L’acier inoxydable 316 possède également une excellente résistance à la corrosion, à la chaleur et à l’usure.
| Grade | Densité (kg/ m3 ) | Module élastique (GPa) | Coeff moyen de dilatation thermique (µm/m/°C) | Conductivité thermique (W/mK) | Chaleur spécifique 0-100 °C (J/kg.K) | Résistivité électrique (nΩ.m) | |||
|---|---|---|---|---|---|---|---|---|---|
| 0-100 °C | 0-315 °C | 0-538 °C | À 100 °C | À 500 °C | |||||
| 316/L/H | 8000 | 193 | 15.9 | 16.2 | 17.5 | 16.3 | 21,5 | 500 | 740 |
| Grade | Résistance à la traction (MPa) min | Rendement 0,2 % preuve (MPa) min | Allongé (% en 50 mm) min | Dureté | |
|---|---|---|---|---|---|
| Rockwell B (HR B) max. | Brinell (HB) max. | ||||
| 316 | 515 | 205 | 40 | 95 | 217 |
| 316L | 485 | 170 | 40 | 95 | 217 |
| 316H | 515 | 205 | 40 | 95 | 217 |
Types De Vannes En Acier Inoxydable 316

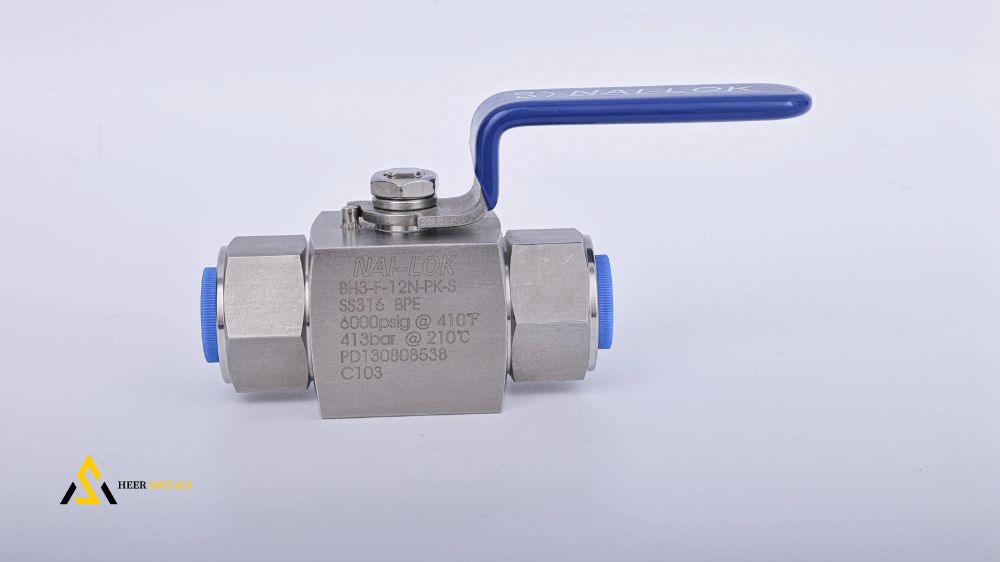

S31600 disponibles en plusieurs types, notamment la vanne à bille, la vanne à clapet, la vanne à soupape et la vanne de régulation de débit. La vanne à bille est souvent utilisée pour les applications à haut débit, tandis que la vanne à soupape et la vanne de régulation de débit conviennent mieux aux applications à bas débit. La vanne à clapet est souvent utilisée pour les applications de haute pression.
Utilisation De La Vanne En Acier Inoxydable 316
S31600 largement utilisées dans les industries où la résistance à la corrosion est essentielle, comme la production alimentaire, la fabrication de produits chimiques et la pétrochimie. Elles sont également couramment utilisées dans les applications de haute pression et haute température, telles que les centrales électriques et les raffineries.
Stainless Steel 316 Valve Usinage
L’usinage de l’acier inoxydable 316 nécessite une attention particulière. En raison de sa dureté, il est recommandé d’utiliser des outils en carbure pour assurer une qualité de coupe élevée. Les vitesses de coupe et d’avance doivent également être réduites pour éviter l’usure des outils et la déformation de l’alliage.
Valve Inox 316 Résistance A La Chaleur
L’acier inoxydable 316 possède une excellente résistance à la chaleur, ce qui le rend idéal pour les applications de haute température. Il peut résister à des températures allant jusqu’à 870°C, bien que sa résistance diminue avec l’augmentation de la température.
