DIN 1.4401 Les raccords en acier inoxydable 316 sont un choix populaire pour les industries chimiques, pétrochimiques, alimentaires, et pharmaceutiques. C’est une série d’acier inoxydable austénitiques possédant une résistance accrue à la corrosion et à la chaleur. Dans cet article, nous discuterons de la composition de l’acier inoxydable 316 et de ses propriétés physiques et mécaniques. Nous regarderons également les différents types de raccords en acier inoxydable 316, leurs utilisations, comment les souder et leur résistance à la chaleur.
Composition Des Brides En Acier Inoxydable 316 :
DIN 1.4401 L’acier inoxydable 316 est composé de 16-18% de chrome, 10-14% de nickel, 2-3% de molybdène, et des traces de silicium, de soufre, et de phosphore. Le molybdène est l’élément clé qui confère sa résistance à la corrosion et à la chaleur à l’acier inoxydable 316. Cette composition est également ce qui le rend plus cher que l’acier inoxydable 304.
| % | 316 | 316L | 316H | 316Ti |
| C | 0,0-0,07 | 0,0-0,03 | 0,04-0,08 | 0,0- 0,08 |
| Mn | 0,0-2,0 | 0-2.0 | 0,0-2,00 | 0,0-2,00 |
| Et | 0,0-1,0 | 0,0-1,00 | 0,0-1,00 | 0,0-1,00 |
| P. | 0,0-0,05 | 0,0-0,05 | 0-0,04 | 0,0-0,05 |
| S | 0,0-0,02 | 0,0-0,02 | 0,0-0,02 | 0,0-0,03 |
| Cr | 16h50-18h50 | 16h50-18h50 | 16h50-18h50 | 16h50- 18h50 |
| Mo | 2h00-2h50 | 2h00-2h50 | 2h00-2h50 | 2h00- 2h50 |
| Dans | 10h00-13h00 | 10h00-13h00 | 10h00-13h00 | 10h50-14h00 |
| De | – | – | – | 0,40- 0,70 |
| Fe | équilibre | équilibre | équilibre | équilibre |
Brides Inox 316 Propriétés Physiques :
L’acier inoxydable 316 a une densité de 7,99 g/cm3. C’est un matériau non magnétique, ce qui le rend approprié pour les applications électromagnétiques. Son point de fusion est d’environ 1370 degrés Celsius, ce qui lui confère une bonne résistance à la chaleur.
Brides Inox 316 Propriétés Mécaniques :
L’acier inoxydable 316 a une résistance à la traction de 515 MPa et un module d’élasticité de 193 GPa. Il a également une dureté Brinell de 217. Ces propriétés en font un matériau résistant à la corrosion, à la chaleur, et à l’usure.
Propriétés Mécaniques Typiques Des Alliages D’Acier Inoxydable 316
| Grade | 316 Barres et sections (jusqu’à 160 mm d’épaisseur) | Feuille 316 (jusqu’à 8 mm d’épaisseur) | Plaque 316 (épaisseur 8 – 75 mm) | Barre et section 316L (jusqu’à 160 mm) | Tôle 316L (jusqu’à 8 mm d’épaisseur) | Plaque 316 L (épaisseur 8 – 75 mm) | Barre 316H (jusqu’à 160 mm) | Barre 316Ti (jusqu’à 160 mm) |
| Résistance à la traction (MPa) | 500 – 700 | 530 – 680 | 520 – 670 | 500 – 700 | 530 – 680 | 520 – 670 | 490 – 690 | 500 – 700 |
| Contrainte de preuve (MPa) | 200 minutes | 240 minutes | 220 minutes | 200 minutes | 240 minutes | 220 minutes | 205 minutes | 200 minutes |
| Allongement A50 mm | 40 min % | 40 min % | 45 min % | 40 min % | 40 min % | 45 min % | 35 % | 40 min % |
| Dureté Brinell | 215 HB maximum | – | – | 215 HB maximum | – | – | – | 215 HB maximum |

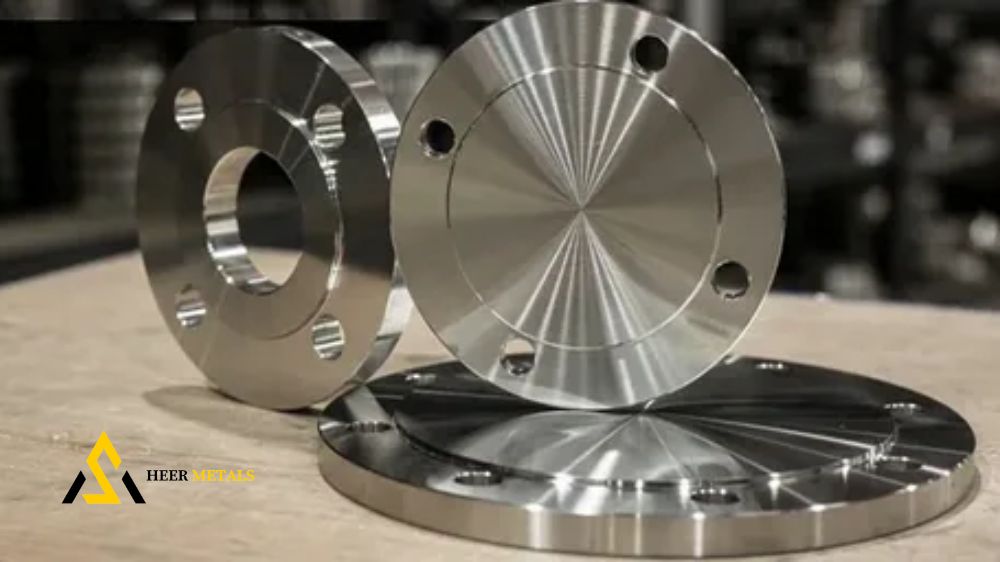

Types De Brides En Acier Inoxydable 316:
Les raccords en acier inoxydable 316 sont disponibles en différents types, comme les raccords filetés, les raccords à souder bout à bout, les raccords à bague, les raccords à bride, et les raccords à compression. Les raccords filetés ont un filetage mâle ou femelle, tandis que les raccords à souder bout à bout sont soudés directement à la conduite. Les raccords à bague sont des raccords mécaniques qui serrent la bague autour de la conduite. Les raccords à bride se connectent à la conduite via une bride de fixation. Les raccords à compression ont un anneau de compression qui serre la conduite.
Utilisations Des Brides En Acier Inoxydable 316 :
UNS S31600 Les raccords en acier inoxydable 316 sont utilisés pour des applications nécessitant une résistance accrue à la corrosion et à la chaleur, comme les industries pétrochimiques, chimiques, alimentaires, et pharmaceutiques. Ils sont également utilisés dans les applications marines et les équipements de traitement de l’eau. Leur résistance à la corrosion les rend appropriés pour des environnements où ils sont exposés à de l’eau salée, des acides, ou des produits chimiques.
Brides En Acier Inoxydable 316 Soudage :
UNS S31600 Le soudage de l’acier inoxydable 316 nécessite une attention particulière en raison de sa haute teneur en molybdène. Il est recommandé de souder à des températures basses et d’utiliser des techniques de soudage TIG. Le soudage MIG est également utilisé, mais nécessite un gaz de protection approprié.
Brides Inox 316 Résistance A La Chaleur :
L’acier inoxydable 316 est résistant à la chaleur et peut résister à des températures élevées. En général, il peut résister à des températures allant jusqu’à 870 degrés Celsius. Cependant, la résistance à la chaleur dépend également de la durée et de l’intensité de l’exposition à la chaleur.
