L’acier inoxydable est un matériau très utilisé dans de nombreuses industries grâce à sa résistance à la corrosion et à son apparence esthétique. L’un des types les plus courants d’acier inoxydable est l’acier inoxydable 304, également connu sous le nom d’acier inoxydable austénitique. Dans cet article, nous allons explorer la composition, les propriétés physiques et mécaniques, les types, les utilisations et l’usinage de l’acier inoxydable 304 plat / cercle / angle / canal.
Acier Inoxydable 304 Plat/Cercle/Angle/Canal Composition:
DIN 1.4301 est composé de 18 % de chrome et de 8 % de nickel, ce qui lui confère une excellente résistance à la corrosion. Il contient également une petite quantité de carbone (max 0,08 %) et de manganèse (max 2 %) pour améliorer la résistance à la fatigue et la soudabilité. L’ajout de molybdène (max 0,75 %) augmente la résistance à la corrosion dans les environnements contenant des chlorures, tels que les zones côtières.
| Grade | C | Mn | Et | P. | S | Cr | Mo | Dans | N | |
|---|---|---|---|---|---|---|---|---|---|---|
| 304 | min. maximum. | – 0,08 | – 2.0 | – 0,75 | – 0,045 | – 0,030 | 18,0 20,0 | – | 8,0 10,5 | – 0,10 |
| 304L | min. maximum. | – 0,030 | – 2.0 | – 0,75 | – 0,045 | – 0,030 | 18,0 20,0 | – | 8,0 12,0 | – 0,10 |
| 304H | min. maximum. | 0,04 0,10 | – 2.0 | – 0,75 | -0,045 | – 0,030 | 18,0 20,0 | – | 8,0 10,5 | – |
Acier Inoxydable 304 Plat/Cercle/Angle/Canal Propriétés Physiques:
UNS S30400 présente une densité de 7,93 g/cm³, une conductivité électrique de 2,5 % IACS et une conductivité thermique de 16,2 W/(m·K). Sa température de fusion est de 1 400 °C et sa température de recristallisation est de 1 050 °C. Il est magnétique dans certains processus de fabrication, mais est généralement considéré comme non magnétique.
| Grade | Densité (kg/ m3 ) | Module élastique (GPa) | Coefficient moyen de dilatation thermique (μm/m/°C) | Conductivité thermique (W/mK) | Chaleur spécifique 0-100 °C (J/kg.K) | Résistivité électrique (nΩ.m) | |||
|---|---|---|---|---|---|---|---|---|---|
| 0-100 °C | 0-315 °C | 0-538 °C | à 100 °C | à 500 °C | |||||
| 304/L/H | 8000 | 193 | 17.2 | 17.8 | 18.4 | 16.2 | 21,5 | 500 | 720 |
Acier Inoxydable 304 Plat/Cercle/Angle/Canal Propriétés Mécaniques:
DIN 1.4301 est caractérisé par une résistance à la traction élevée de 505 MPa et une limite élastique de 215 MPa. Il possède également une excellente résistance aux chocs à basse température. En raison de sa faible teneur en carbone, il est plus résistant à la corrosion intergranulaire que les aciers inoxydables ferritiques et martensitiques. Il est souvent utilisé dans les environnements corrosifs, tels que les équipements chimiques et les applications marin.
| Grade | Résistance à la traction (MPa) min | Limite d’élasticité 0,2 % preuve (MPa) min | Allongement (% en 50 mm) min | Dureté | |
|---|---|---|---|---|---|
| Rockwell B (HR B) max. | Brinell (HB) max. | ||||
| 304 | 515 | 205 | 40 | 92 | 201 |
| 304L | 485 | 170 | 40 | 92 | 201 |
| 304H | 515 | 205 | 40 | 92 | 201 |
Acier Inoxydable 304 Plat/Cercle/Angle/Canal Utilisations:
UNS S30400 est largement utilisé dans de nombreuses industries, telles que la chimie, l’industrie alimentaire, la pharmaceutique, l’eau et les eaux usées, la construction navale, la fabrication automobile et aérospatiale. Les plaques et les cercles en acier inoxydable 304 sont utilisés pour fabriquer des réservoirs, des échangeurs de chaleur, des réacteurs et des équipements de traitement chimique. Les angles et les canaux sont utilisés dans les constructions de bâtiments, les équipements de manutention et les cadres de machines.
Acier Inoxydable 304 Plat/Cercle/Angle/Canal Usinage:
L’acier inoxydable 304 est facilement usinable à l’aide d’outils conventionnels, tels que les outils à coupe en carbure, les forets HSS et les fraises en bout. Cependant, en raison de sa résistance à la coupe élevée, les vitesses de coupe doivent être réduites et les lubrifiants doivent être utilisés pour éviter le grippage de l’outil en acier. Pour des opérations de taraudage et de filetage difficiles, des outils spéciaux en acier rapide et en carbure sont recommandés.
Acier Inoxydable 304 Plat/Cercle/Angle/Canal Résistance Thermique:
L’acier inoxydable 304 possède une excellente résistance à la chaleur, ce qui le rend adapté aux applications soumises à des températures élevées. Il peut supporter des températures allant jusqu’à 870 °C en continu et jusqu’à 920 °C pendant de courtes périodes. Cependant, à des températures supérieures à 450 °C, il peut subir une sensibilisation à la corrosion intergranulaire, qui peut être évitée en utilisant des aciers inoxydables stabilisés au titane ou au niobium.
Acier Inoxydable 304 Plat/Cercle/Angle/Canal Types:

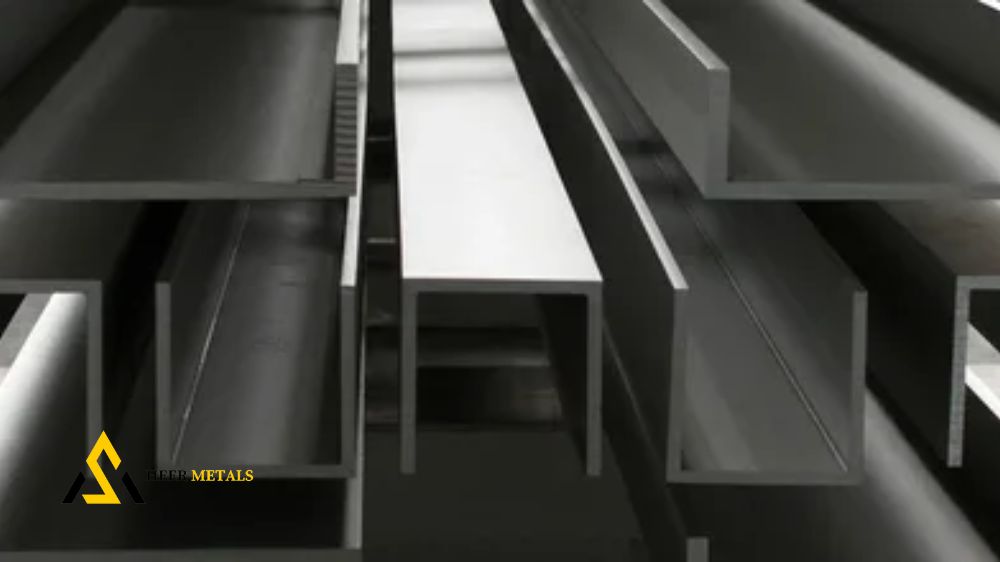

L’acier inoxydable 304 est disponible sous plusieurs formes, notamment le plat, le cercle, l’angle et le canal. Les plaques en acier inoxydable 304 ont une épaisseur allant de 3 mm à 100 mm et une largeur maximale de 2,5 mètres. Les cercles ont un diamètre allant de 25 mm à 400 mm. Les angles sont disponibles en différentes tailles et épaisseurs, tandis que les canaux ont une section en forme de U et sont disponibles en différentes largeurs et hauteurs.
